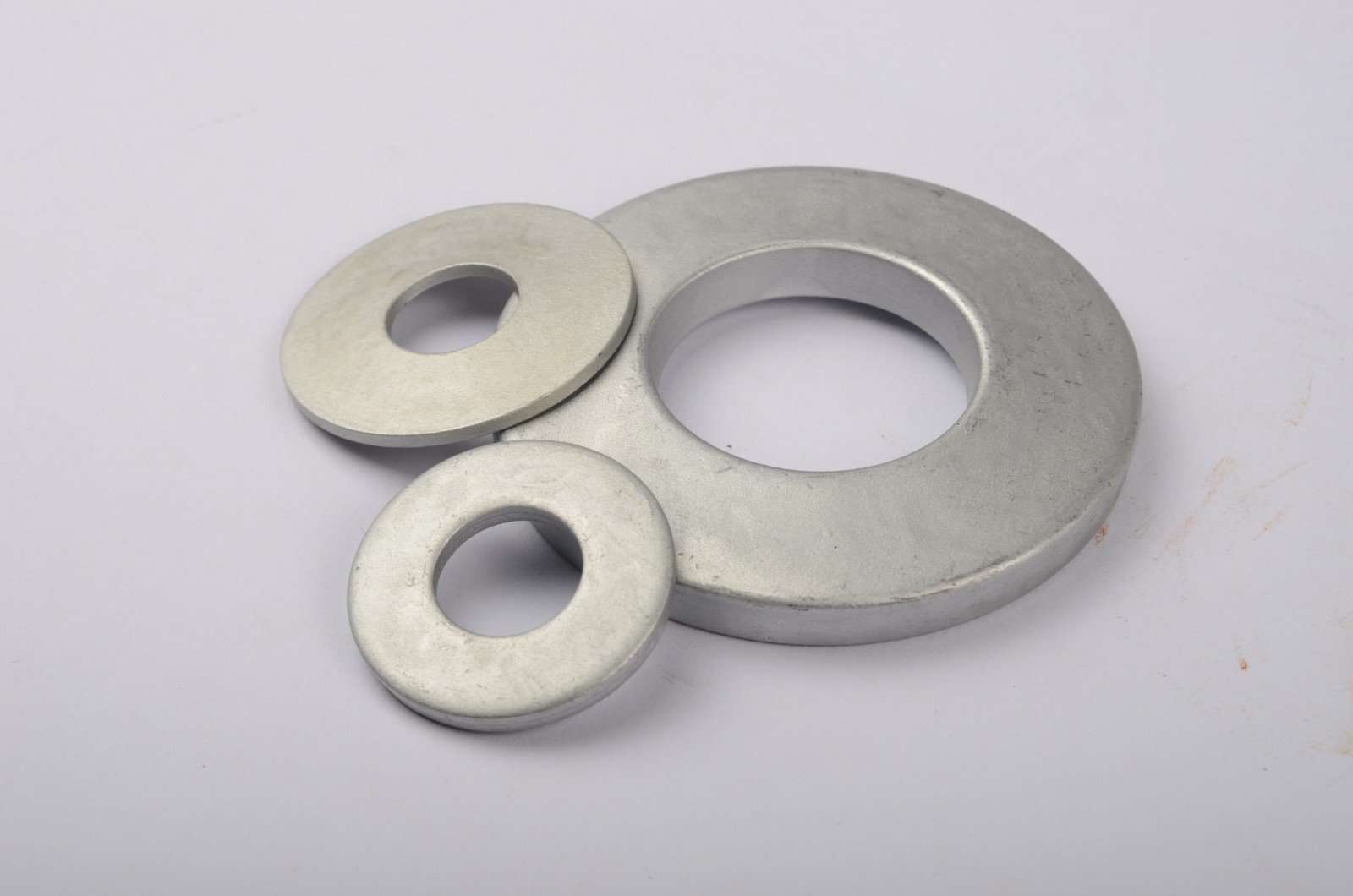

碟形垫圈（disc springs）又叫张力弹性垫圈，由法国人贝勒维尔发明。碟形垫圈标准有（德标DIN6796 ）

（国标JBZQ4010）(HS高张力系列)

碟形垫圈是设计用于螺栓和螺钉的防松连接。

支承载荷大与弹性恢复性好使得碟形垫圈对低频振动的防松非常有效，螺栓拉力可以承受由于以下原因产生

松弛：易损件磨损、蠕变、松弛、热膨胀、收缩，或密封件的压紧。DIN6796德标碟形垫圈使螺钉的弹性张

力作用增加了数倍，它可以有效地取代普通弹簧垫圈，但不适用作锁紧垫圈、平垫圈组合。

DIN6796碟形垫圈只用作配合螺丝紧固连接防松作用。标准规范的厚度会产生强载荷张力，因此只能单片使

用。理想安装方式是尽可能压平，愈接近压平状态，张力矩增加愈快，不需要扭矩扳手，就可得到适当的螺

栓拉力。能完全替代传统弹簧垫圈！

1.普通应用场所采用S60C弹性钢材质制造，可承载120.C

2特殊耐温范围： 51CRAV4碟垫 -200~300℃

2.特点 a)热胀冷缩导致预紧力反复改变 高温碟垫具有超强补偿作用，补偿因热胀冷缩而导致的预紧力反复改

变，使预紧力保持稳定不变，防止螺栓疲劳和垫片失效。 b）介质压力变化导致预紧力改变 高温碟簧可以补

偿因介质压力变化而引起的预紧力改变，防止螺栓和垫片失效。 c)机械振动导致预紧力改变 高张力碟形垫

圈能有效吸收机械振动，避免因机械振动造成螺栓松动，确保密封持久可靠。

3.材质 德国进口特种合金钢51CRAV4！特种高温设备工作场景。

4.应用设备 a)管线法兰、高压阀门等; b)泵、风机、离心机的法兰和地脚螺栓预紧; c)电厂的高压开关、高温

加热器等； d)石化换热器、反应器等； e)钢厂电炉、轧钢机、飞剪等！

5.表面处理，高张力垫圈的强度等级，根据国际规范高强度材料电镀酸洗具有高度敏感性，容易氢脆并引发

断裂风险，史特牢YJSTL碟形垫圈会向用户提供专业建议采用低风险表面处理：磷化黑，机械镀锌与锌铝涂

层达克罗处理等！其它化学方式表面处理需要考虑潜在风险！材料选用不当与错误表面处理是碟形垫圈制造工

艺风险增加，那怕是很好热处理也无法保证产品安全性能。不专业会带给用户非常不确定的损失！
